400kV उच्च भोल्टेज प्रसारण लाइन टावर

400kV उच्च भोल्टेज प्रसारण लाइन टावर एक स्टिल जाली संरचना हो जसले उच्च-भोल्टेज कन्डक्टरहरू, ग्राउन्ड तारहरू, र इन्सुलेटरहरूलाई जमिन माथि सुरक्षित उचाइहरूमा समर्थन गर्दछ। "400kV" ले यसले बोक्ने लाइन भोल्टेजलाई बुझाउँछ — अन्तरराज्यीय र अन्तर्राष्ट्रिय पावर ट्रान्सफरका लागि प्रयोग हुने उच्चतम भोल्टेज वर्गहरूमध्ये। यस भोल्टेज स्तरमा, एक लाइनमा प्रत्येक टावरले सयौं टन कन्डक्टर वजन समात्नुपर्दछ र हावा र बरफ लोडिङको समयमा ठूलो तनावको सामना गर्नुपर्छ।

उत्पादन निर्दिष्टीकरण

मुख्य सुविधाहरू र लाभहरू

चरम लोडिङका लागि इन्जिनियर गरिएको

हाम्रा 400kV टावरहरूलाई सबैभन्दा खराब संयुक्त लोड केसहरू विरुद्ध सीमित तत्व सफ्टवेयरको साथ संरचनात्मक रूपमा विश्लेषण गरिन्छ: बरफले भरिएको कन्डक्टरहरूमा 40 m/s हावा, भाँचिएको तार तनाव असंतुलन, र तापमान-प्रेरित झोला। सुरक्षा कारक प्रति IEC 60652 / GB 50545। जब गणनाले टावर खडा हुन्छ भन्छ, यो खडा हुन्छ।

उच्च-शक्ति इस्पात, तल्लो टनेज

खुट्टामा रहेको Q420 उच्च-शक्तिको स्टीलले परम्परागत Q235 डिजाइनहरूको तुलनामा टावरको वजन 15-25% घटाउन सक्छ। तल्लो टन भार भनेको कम भाडा लागत, सानो फाउन्डेसन, र छिटो इरेक्शन हो - बचत जसले 500-टावर लाइनमा कम्पाउन्ड गर्छ।

50+ वर्ष सेवाको लागि हट-डिप जस्ती

प्रत्येक कम्पोनेन्ट न्यूनतम 85 µm जस्ता तहको साथ ISO 1461 अनुसार hot-dip गैल्भेनाइज्ड हुन्छ। सामान्य वायुमण्डलीय वातावरणमा, पहिलो मर्मत अघि 50+ वर्षको अपेक्षा गर्नुहोस्। तटीय वा औद्योगिक संक्षारक क्षेत्रहरूका लागि, हामी बाक्लो कोटिंग्स (१२० µm सम्म) वा डुप्लेक्स कोटिंग प्रणालीहरू प्रस्ताव गर्छौं।

विनिमेय, फिल्ड-प्रोभेन जडानहरू

लेग सदस्यहरू र ब्रेसिङहरू सटीक-टेम्प्लेट बोल्ट प्वालहरूद्वारा निर्मित हुन्छन्, त्यसैले विभिन्न उत्पादन ब्याचहरूबाट समान टावरहरू एकअर्कासँग मिल्छन्। इरेक्शन क्रुहरूले हाम्रा टावरहरू राम्रोसँग बनेको फर्निचरको टुक्राजस्तै सँगै जाने रिपोर्ट गर्छन् — साइटमा कुनै ग्राइन्डिङ छैन, रिमिङ्ग छैन, हथौडा फिटिङ छैन।

पूर्ण कागजात प्याकेज

प्रत्येक 400kV उच्च भोल्टेज प्रसारण लाइन टावर जहाज प्रमाणित बनावट रेखाचित्रहरू, सामग्री परीक्षण प्रमाणपत्रहरू, galvanizing मोटाई रिपोर्टहरू, र संरचनात्मक गणना सारांशहरू। तपाइँको सल्लाहकार र निरीक्षण टोलीले साइट स्वीकृतिको लागि आवश्यक सबै कुरा प्राप्त गर्दछ।

सामान्य अनुप्रयोगहरू

400kV उच्च भोल्टेज प्रसारण लाइन टावर निर्माता र आपूर्तिकर्ताको रूपमा, MTtower ले उपयोगिताहरू, EPC ठेकेदारहरू, र नवीकरणीय विकासकर्ताहरूका लागि टावरहरू बनाउँछ — कारखाना-सीधा मूल्य निर्धारणमा थोकमा आपूर्ति गरिन्छ:

अन्तरराज्यीय र अन्तर-क्षेत्रीय ४०० केभी ब्याकबोन प्रसारण लाइनहरू

ठूला थर्मल, हाइड्रो, र आणविक प्लान्टहरूबाट पावर निकासी

हावा र सौर्य फार्म ग्रिड जडान कोरिडोर (400kV कलेक्टर लाइनहरू)

क्रस-बोर्डर पावर इन्टरकनेक्टरहरू र निर्यात लाइनहरू

पुरानो 220kV/330kV कोरिडोरहरूलाई 400kV वर्गमा प्रतिस्थापन र अपग्रेड गर्ने

नदी पार गर्ने र पहाड मार्ग खण्डहरू अग्लो भारी टावरहरू आवश्यक छ

उत्पादन प्रक्रिया

प्रत्येक 400kV उच्च भोल्टेज प्रसारण लाइन टावर विस्तार डिजाइन संग सुरु हुन्छ: हामी 3D टावर सफ्टवेयर प्रयोग गरेर सदस्य-द्वारा-सदस्य निर्माण रेखाचित्रमा टावर रूपरेखा रूपान्तरण, काटन सूचीहरू, प्वाल टेम्प्लेटहरू, र एसेम्बली रेखाचित्रहरू सिर्जना गर्दछ जुन कार्यशालाले मिलिमिटरमा पछ्याउँछ।

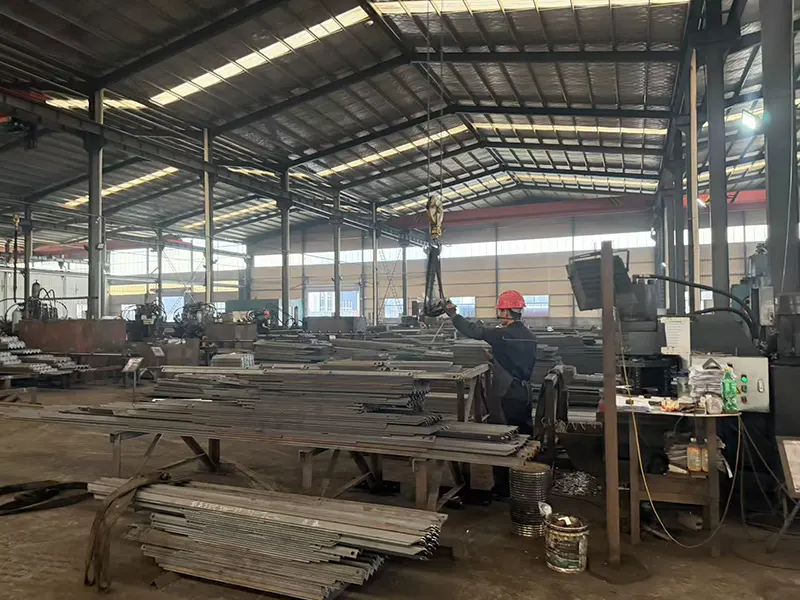

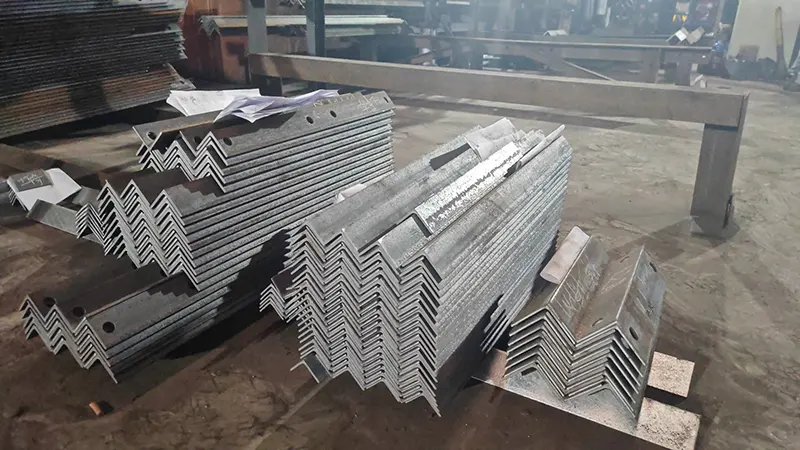

निर्माण: कोण स्टिल सीधा गरिएको छ, सीएनसी लम्बाइमा काटिएको छ, र सटीक टेम्प्लेटहरूसँग पंच वा ड्रिल गरिएको छ। प्रत्येक सदस्यलाई रेखाचित्रसँग मिल्ने एक अद्वितीय ट्यागको साथ चिन्ह लगाइएको छ, त्यसैले स्टिल पहिले नै यसको स्थितिको लागि "लेबल" साइटमा आइपुग्छ।

ग्याल्भेनाइज गर्नु अघि, प्रत्येक प्रकारको कम्तिमा एक टावरको लागि पूर्ण परीक्षण विधानसभा गरिन्छ। यो जहाँ हामी प्वाल पङ्क्तिबद्धता, सदस्य फिट, र समग्र ज्यामिति प्रमाणित गर्छौं — धेरै निर्माताहरूले छोड्ने एक कदम, र कारण हाम्रो क्षेत्र निर्माण यति सहज छ।

ग्याल्भेनाइजिङ: कम्पोनेन्टहरू घटाइन्छ, हाइड्रोक्लोरिक एसिडमा अचार बनाइन्छ, फ्लक्स गरिन्छ, र ~450 डिग्री सेल्सियसमा पग्लिएको जस्तामा डुबाइन्छ। जस्ता तहको मोटाई प्रत्येक ब्याचमा चुम्बकीय गेजद्वारा प्रमाणित गरिन्छ। अन्तिम निरीक्षणले आयाम, जस्ता कभरेज, र बोल्ट फिट समावेश गर्दछ।

माओटोङ किन रोज्नुहुन्छ?

Qingdao Maotong पावर उपकरण कं, लिमिटेड 220kV प्रसारण लाइन टावर उत्पादन इजाजतपत्र र 500kV स्टिल पाइप टावर गुणस्तर प्रमाणपत्र सहित राष्ट्रिय औद्योगिक उत्पादन उत्पादन इजाजतपत्र राख्छ। हामी काम-पसल निर्माणकर्ता होइनौं - हामी उच्च-भोल्टेज टावर उत्पादनहरूको इजाजतपत्र प्राप्त निर्माता हौं।

हाम्रा 205 दर्ता कर्मचारीहरू मध्ये, 85 प्राविधिक पेशेवरहरू छन्, जसमा वरिष्ठ र मध्यवर्ती इन्जिनियरहरू छन् जसले संरचनात्मक डिजाइन, विवरण, र QC ह्यान्डल गर्छन्। हामीलाई एक लाइन मार्ग ल्याउनुहोस् र हामी टावरहरू मिलाउन इन्जिनियर गर्नेछौं।

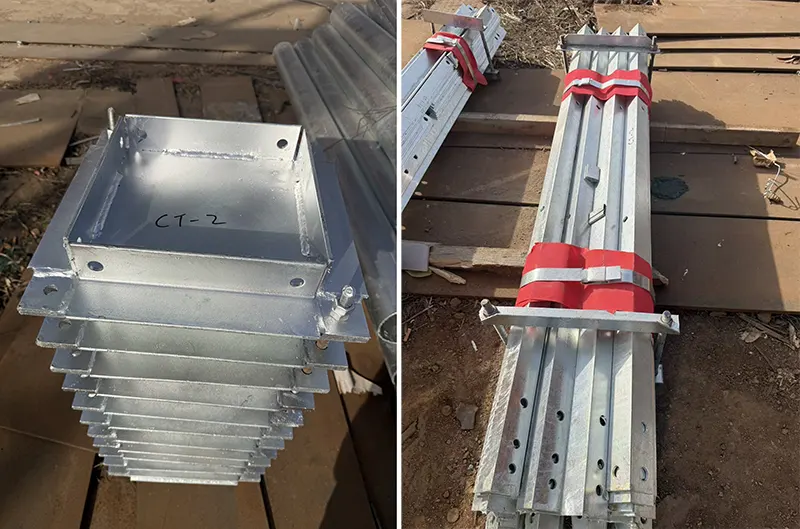

टावर सदस्यहरूलाई एसेम्बली अनुक्रमद्वारा बन्डल गरिएको छ, स्टिलको पट्टाले ब्यान्ड गरिएको छ, र बियरिङ पोइन्टहरूमा प्लास्टिकको फिल्मले सुरक्षित गरिएको छ। साना भागहरू (बोल्टहरू, धुनेहरू, फिटिंगहरू) बक्समा र स्पष्ट रूपमा लेबल गरिएका छन्। समुद्री माल ढुवानी मापदण्डहरूमा प्याकिङ निर्यात गर्नुहोस्, हाम्रो कार्यशालाबाट सिधै कन्टेनरहरू वा क्विंगदाओ पोर्टमा ब्रेकबल्क जहाजहरूमा लोड गरिन्छ।

कागजात: वाणिज्य इनभ्वाइस, प्याकिङ सूची, बिल अफ लडिङ्ग, उत्पत्तिको प्रमाणपत्र, सामग्री परीक्षण प्रमाणपत्रहरू, ग्याल्भेनाइजिंग रिपोर्टहरू। 400kV उच्च भोल्टेज प्रसारण लाइन टावर मूल्य, थोक आदेश, वा उद्धरण को लागी, हाम्रो निर्यात बिक्री टोलीलाई सम्पर्क गर्नुहोस्।

FAQ

Q: तपाईलाई 400kV उच्च भोल्टेज प्रसारण लाइन टावर उद्धृत गर्न के जानकारी चाहिन्छ?

A: टावर प्रकार (निलम्बन/तनाव/कोण), उचाइ, लाइन भोल्टेज, कन्डक्टर साइज र तनाव, डिजाइन हावा र बरफ लोड, र लागू मानक (IEC, GB, वा स्थानीय)। यदि तपाईंसँग टावर रेखाचित्रहरू छन् भने, हामी तिनीहरूबाट सीधै उद्धृत गर्न सक्छौं — हामीलाई PDF वा DWG पठाउनुहोस् र हामी 48 घण्टा भित्र जवाफ दिनेछौं।

प्रश्न: के तपाइँ एक प्रकारको मात्र होइन, पूर्ण लाइनको लागि टावरहरू प्रदान गर्न सक्नुहुन्छ?

A: हो। हामी पूर्ण 400kV लाइन परियोजनाहरूको लागि पूर्ण टावर तालिका - निलम्बन, तनाव, कोण, र टर्मिनल टावरहरू - निर्माण गर्छौं। हामी फाउन्डेशन स्टब कोण र जडान हार्डवेयर पनि आपूर्ति गर्छौं।

प्रश्न: तपाईको न्यूनतम अर्डर मात्रा के हो?

A: अनुकूलित टावरहरूको लागि, MOQ प्रोटोटाइप वा परीक्षण उद्देश्यका लागि 1 सेट हो। उत्पादन मूल्य निर्धारणको लागि, हामी ब्याच निर्माण दक्षताबाट फाइदा लिन कम्तिमा 10 सेटहरू अर्डर गर्न सिफारिस गर्छौं।

प्रश्न: तपाईले टावरहरू पुन: काम नगरी साइटमा फिट भएको कसरी सुनिश्चित गर्नुहुन्छ?

A: प्रत्येक टावर प्रकारले ग्याल्भेनाइज गर्नु अघि पूर्ण परीक्षण एसेम्बली पार गर्दछ। बोल्ट प्वालहरू सटीक सीएनसी पंचिंग/ड्रिलिंगको साथ टेम्प्लेट गरिएको छ, र प्रत्येक सदस्यलाई रेखाचित्रमा ट्याग गरिएको छ। हाम्रो रेकर्ड: इरेक्शन क्रुहरूले हाम्रो टावरहरू बिना पीस वा पुन: निर्माण नगरी जम्मा गर्छन्।

Q: तपाईंको भुक्तानी र डेलिभरी सर्तहरू के हो?

A: सामान्यतया 30% T/T जम्मा, T/T वा L/C द्वारा ढुवानी अघि ब्यालेन्स। 30 सेटहरूको लागि, जम्मा पछि 20 कार्य दिन भित्र डेलिभरी। EXW, FOB, CFR, वा CIF Qingdao — तपाईको रोजाइ।
