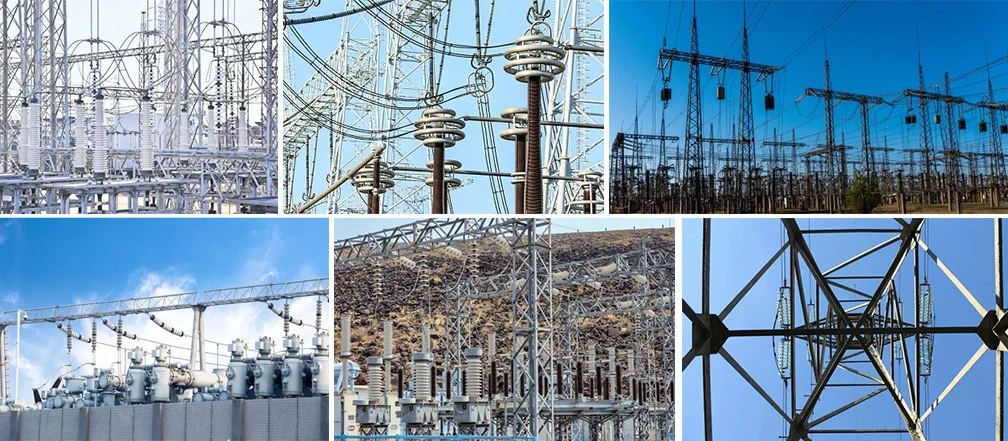

500KV सबस्टेशन संरचना विद्युत प्रसारण लाइन

माओ टोङ एक अग्रणी चीन 500KV सबस्टेशन संरचना विद्युत प्रसारण लाइन निर्माता, आपूर्तिकर्ता र निर्यातक हो। छिङदाओ माओटोङ
बौद्धिक सबस्टेशन

इन्टेलिजेन्ट सबस्टेसन डिजिटल सबस्टेसनको स्तरोन्नति र विकास हो। डिजिटल सबस्टेसनको आधारमा, स्मार्ट ग्रिडको आवश्यकतासँग मिलाएर, सबस्टेशन स्वचालन प्रविधिलाई बौद्धिक सबस्टेशन कार्यलाई महसुस गर्न समृद्ध बनाइएको छ। बुद्धिमान सबस्टेशनको डिजाइन र निर्माण स्मार्ट ग्रिडको पृष्ठभूमि अन्तर्गत हुनुपर्छ। यसले हाम्रो देशमा स्मार्ट ग्रिडको निर्माण र विकासको आवश्यकताहरू पूरा गर्नुपर्दछ, र हाम्रो देशमा स्मार्ट ग्रिड सूचनाकरण, डिजिटलीकरण, स्वचालन र अन्तरक्रियाका विशेषताहरू प्रतिबिम्बित गर्दछ।

बुद्धिमान सबस्टेशनमा निम्न कार्यात्मक विशेषताहरू छन्:

1. सम्पूर्ण नेटवर्कलाई नजिकबाट जडान गर्नुहोस्।

2. स्मार्ट पावर ग्रिड समर्थन गर्नुहोस्।

3. उच्च भोल्टेज स्तरहरू भएका बुद्धिमान सबस्टेशनहरूले UHV प्रसारण ग्रिडको आवश्यकताहरू पूरा गर्छन्।

4. मध्यम र कम भोल्टेज बुद्धिमान सबस्टेशनले वितरित विद्युत आपूर्तिको पहुँचलाई अनुमति दिन्छ।

5. रिमोट भिजुअलाइजेशन।

6, उपकरण र सुविधाहरू मानकीकृत डिजाइन, मोड्युलर स्थापना।

सुरक्षा उत्पादन, चोरी विरोधी सुरक्षा, आगो अनुगमन र अन्य पक्षहरूमा सबस्टेसन र अपरिचित सबस्टेसनको एकीकृत व्यवस्थापन स्तरलाई सुदृढ गर्न, अधिक र अधिक पावर उद्यमहरूले केन्द्रीकृत रिमोट छवि निगरानी प्रणालीको निर्माणलाई विचार गरिरहेका छन्, जसले नेटवर्क विकासलाई बढावा दिन्छ। एकीकृत शक्ति निगरानी। आईपी ​​डिजिटल भिडियोको साथ, यसले प्रत्येक सबस्टेसन/स्टेसनको प्रासंगिक डाटा, वातावरणीय मापदण्डहरू र छविहरूको निगरानी र अनुगमन गर्न सक्छ, र वास्तविक समयमा प्रत्येक सबस्टेशन/स्टेशनको स्थितिलाई प्रत्यक्ष रूपमा बुझ्न र मास्टर गर्न सक्छ, र समयमै परिस्थितिलाई प्रतिक्रिया दिन सक्छ। धेरै क्षेत्रीय सबस्टेशनहरूको आवश्यकताहरू पूरा गर्न।

सबस्टेशन भनेको भोल्टेज र करन्ट परिवर्तन हुने ठाउँ हो। पावर प्लान्टबाट विद्युतीय उर्जालाई टाढाका प्रयोगकर्ताहरूमा पठाउनको लागि, विद्युतीय उर्जालाई बढाएर उच्च भोल्टेज ग्रिडमा फिर्ता फिड गर्नुपर्छ, र त्यसपछि भोल्टेजलाई नजिकैका प्रयोगकर्ताहरूको आवश्यकता अनुसार घटाउन सकिन्छ। सबस्टेशनहरू भोल्टेज उठाएर र घटाएर र प्रयोगकर्ताहरूलाई विद्युत् प्रसारण गरी विद्युत प्रणालीको अपरिहार्य अंश बनेका छन्।
पावर स्टेशन र बिजुली पावर प्रणाली को संयुक्त विकास को 100 वर्ष को इतिहास को समयमा, निर्माण स्थल, भोल्टेज स्तर, र सबस्टेशन को उपकरण को स्थिति मा महान परिवर्तनहरु भएको छ।

सबस्टेसनको निर्माण स्थलमा, सबै मौलिक खुला आउटडोर सबस्टेसनहरूबाट, बिस्तारै भित्री सबस्टेशनहरू र केही भूमिगत सबस्टेशनहरू देखा परे, सबस्टेशनको क्षेत्र र मूल खुला आउटडोर सबस्टेशनहरू धेरै संकुचित भए।

भोल्टेज स्तरको सन्दर्भमा, पावर टेक्नोलोजीको विकाससँगै, सानो संख्यामा 110kV र 220kV सबस्टेशनहरू हब सबस्टेशनको रूपमा प्रयोग गरिन्छ। 35kV टर्मिनल सबस्टेशनको सानो ग्रिड प्रसारण मोड विस्तारै 1000kV र 500kV UHV सबस्टेशनहरू हब सबस्टेशनको रूपमा, र 220kV र 110kV सबस्टेशनहरू टर्मिनल सबस्टेशनको रूपमा विस्तारै ठूलो-ग्रिड प्रसारण मोडमा विकसित भएको छ।

बिजुली उपकरणको पक्षमा, मूल खुला बाहिरी उपकरणबाट प्राथमिक उपकरणहरू, बिस्तारै पूर्ण रूपमा संलग्न ग्यास संयोजन (GIS) र अर्ध-संलग्न ग्यास संयोजन (HGIS) मा विकास गरियो; माध्यमिक यन्त्रहरू प्रारम्भिक ट्रान्जिस्टर र एकीकृत सर्किट सुरक्षाबाट माइक्रो कम्प्युटर सुरक्षामा विकसित।
आधुनिक सबस्टेशनको संरचना डिजाइन र उपकरण लेआउटले निम्न छ आवश्यकताहरू पूरा गर्नुपर्छ:

1. भवनको तल्लो भागमा जोडिएको 10kV सबस्टेसनलाई कोठामा विभाजन गर्नु आवश्यक छैन। ट्रान्सफर्मर र उच्च र कम भोल्टेज स्विचगियर एउटै फ्लोर र एउटै कोठामा व्यवस्थित गर्न सकिन्छ।

2. सबस्टेसनको भित्री लेआउट सञ्चालित कर्मचारीहरूको सञ्चालन, मर्मतसम्भार, परीक्षण र निरीक्षणलाई सहज बनाउन सघन र व्यावहारिक हुनुपर्छ। स्विच क्याबिनेटको स्थापना स्थितिले न्यूनतम च्यानल चौडाइको आवश्यकताहरू पूरा गर्नुपर्छ, र विकास र विस्तारको आवश्यकताहरूलाई उचित ध्यान दिनुपर्छ;

3. सबस्टेशनमा प्रत्येक कार्य कोठाको स्थान तर्कसंगत व्यवस्थित हुनुपर्छ। उच्च भोल्टेज वितरण कोठा हाई-भोल्टेज क्यापेसिटर कोठाको छेउमा छ, र कम भोल्टेज वितरण कोठा ट्रान्सफर्मर कोठाको छेउमा छ।

4. उच्च र कम भोल्टेज वितरण कोठा को सुविधाहरू सुरक्षा र आगो रोकथाम को आवश्यकताहरु लाई पूरा गर्नुपर्छ, र दहनशील सामग्री स्टेशन सजावट मा प्रयोग गर्न अनुमति छैन;

5. उच्च र कम भोल्टेज वितरण कोठा, क्यापेसिटर कोठा र ट्रान्सफर्मर कोठा को ढोका बाहिर खोल्नु पर्छ, र छेउछाउ दुई वितरण कोठा को ढोका द्विदिश खोल्नु पर्छ;

६. हाई र लो भोल्टेज वितरण कक्ष, क्यापेसिटर रुम, ट्रान्सफर्मर रुम र मुख्य कन्ट्रोल रुममा पानी, हिउँ, सर्प, मुसा र अन्य ढोका, झ्याल र केबल खाडलबाट प्रवेश गर्न नदिनका लागि सुविधायुक्त हुनुपर्छ।
