66kv 120kv 220kv तातो जस्ती इलेक्ट्रिक पावर टावर

पावर टावर परिचय:

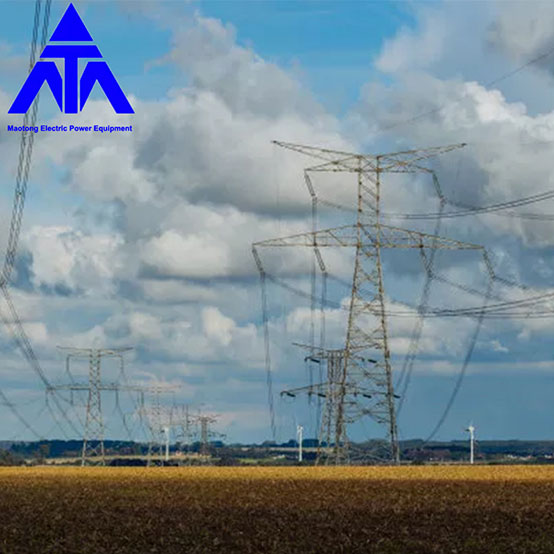

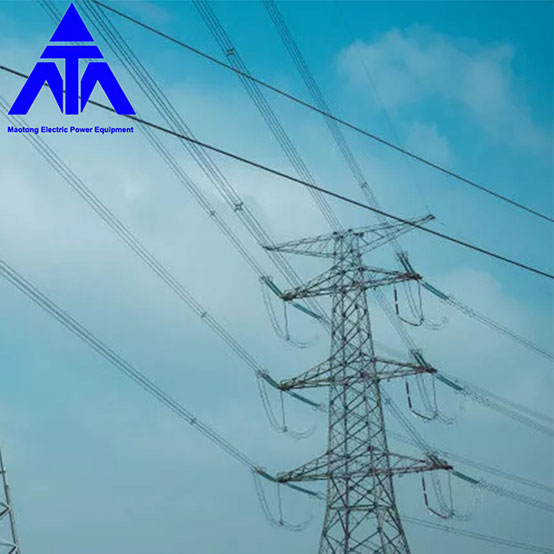

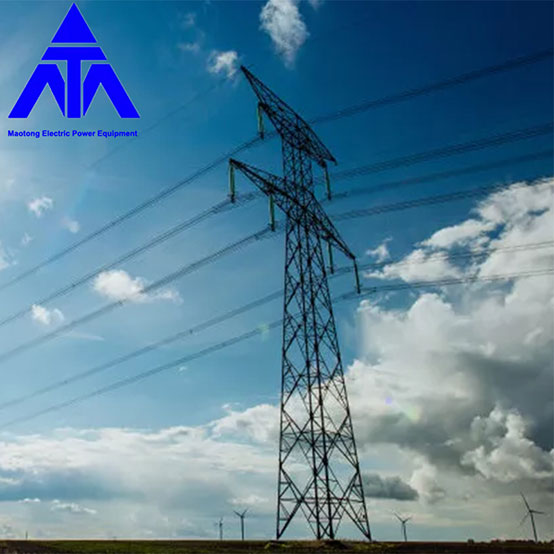

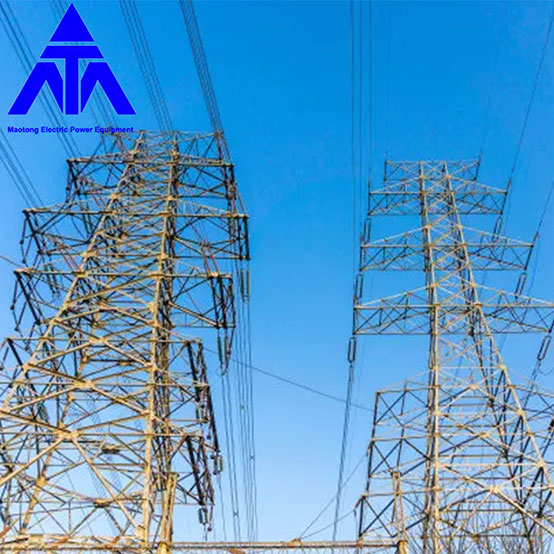

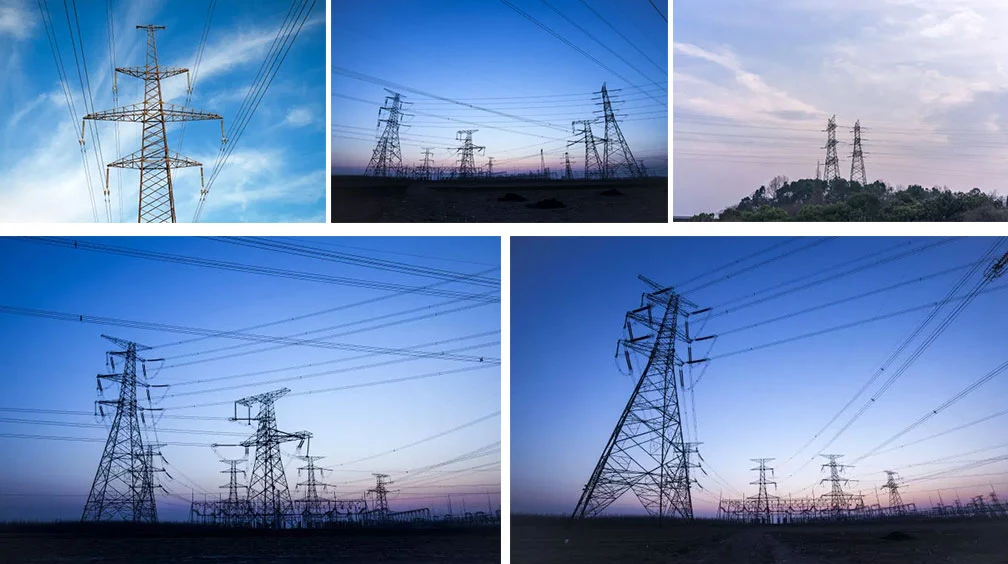

पावर टावर 25-40 मिटरको उचाइको साथ एक trapezoidal वा त्रिकोणीय टावर संरचना हो। यो एक स्टील फ्रेम संरचना हो। पावर टावरहरू प्रायः पावर प्लान्टहरू र क्षेत्रमा वितरण स्टेशनहरू नजिकै बनाइन्छ। तिनीहरू ऊर्जा क्षेत्रका महत्त्वपूर्ण सुविधाहरू हुन्, पावर लाइनहरू ओभरहेड गर्न र सुरक्षा र समर्थनको भूमिका खेल्न सक्छन्। पावर टावरको डिजाइन, निर्माण, स्थापना, मर्मत र गुणस्तर निरीक्षण आधुनिक विद्युत प्रणालीको सञ्चालन र विकासका लागि महत्वपूर्ण ग्यारेन्टी हुन्।

टावर वर्गीकरण:

1. उच्च भोल्टेज लाइन टावर ट्यान्जेन्ट टावर र तनाव टावर मा विभाजित छ। कर्नर टावर एक प्रकारको तनाव टावर हो, र क्याटहेड टावर एक प्रकारको ट्यान्जेन्ट टावर हो।

2. ट्यान्जेन्ट टावर जस्तै, इन्सुलेटर ठाडो ह्याङ्गिङ क्याटहेड टावर, टेन्सन टावर हो, र इन्सुलेटर तेर्सो हुन्छ, जसको प्रयोग लुप टावरलाई खस्न, लाइन घुम्नबाट रोक्न प्रयोग गरिन्छ।

3. भोल्टेज इन्सुलेटरहरूको संख्यामा निर्भर गर्दछ, 1-2 टुक्राहरू: 10KV, 3-5 टुक्रा, 35KV, 110KV को 7 टुक्रा, 220KV को 14-16 टुक्रा, 500KV को 28 टुक्रा। यदि तपाईंले धेरै देख्नुभयो भने, तपाईंले तिनीहरूलाई गणना गर्न आवश्यक छैन। तपाईं लगभग लम्बाइ देख्न सक्नुहुन्छ।
यो विभाजित छ:

4. पाँच प्रकारका वाइन कप, बिरालोको टाउको, शीर्ष प्रकार, सुख्खा प्रकार र ब्यारेल प्रकार

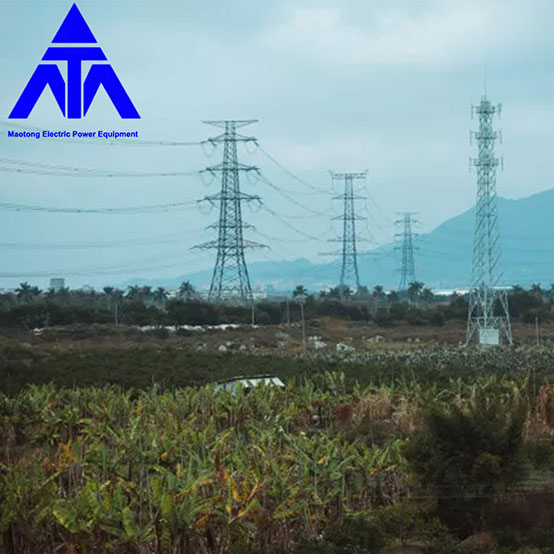

5. यसलाई उद्देश्य अनुसार टेन्सन टावर, ट्यान्जेन्ट टावर, कोण टावर, ट्रान्सपोजिसन टावर (कन्डक्टर फेज पोजिसन टावर बदल्ने), टर्मिनल टावर र क्रसिङ टावरमा विभाजन गर्न सकिन्छ।

66kv 120kv 220kv तातो जस्ती इलेक्ट्रिक पावर टावर आवश्यकताहरू:

टावरको साइज र स्प्यानले सर्किट आवश्यकताहरू पूरा गर्नुपर्छ: कन्डक्टर र जमिन, भवनहरू, रूखहरू, रेलमार्गहरू, राजमार्गहरू, नदीहरू र अन्य ओभरहेड लाइनहरू, कन्डक्टर र कन्डक्टर बीचको बीचमा आवश्यक सानो सुरक्षा दूरी राख्नुपर्छ। कन्डक्टर र बिजुली कन्डक्टर। लाइटिङ कन्डक्टरको कन्डक्टरको सुरक्षा कोण र दुई बिजुली कन्डक्टरहरू बीचको तेर्सो सानो दूरी डबल बिजुली कन्डक्टरहरू प्रयोग गर्दा सान्दर्भिक नियमहरू पूरा गर्नुपर्छ।

लोड:

प्रसारण लाइन टावरले मुख्यतया हावाको भार, बरफको भार, लाइनको तनाव, डेड लोड, स्थापना वा मर्मतसम्भार गर्दा कर्मचारी र उपकरणको तौल, साथै भाँचिएको लाइन र भूकम्पीय कार्यको भार वहन गर्दछ। विभिन्न मौसमी अवस्थाहरूमा यी भारहरूको उचित संयोजन डिजाइनमा विचार गरिनेछ। डेड लोडमा टावरको तौल, लाइन, फिटिङ्स, इन्सुलेटर, लाइनको कोण नतिजा बल, र लाइनको असन्तुलित तनाव समावेश छ। बिभिन्न देशहरूमा भाँचिएको तारहरूको संख्या (सामान्यतया कन्डक्टरहरू र बिजुली कन्डक्टरहरूको एकै साथ ब्रेक गर्ने बाहेक), ब्रेकिंग तनावको आकार र ब्रेकिंगको समयमा मौसमी अवस्थाहरूको सन्दर्भमा ब्रेकिंग लोडमा फरक नियमहरू छन्।

टावर सामान्यतया स्थिर विश्लेषण गर्न सरलीकृत छ। हावा, भाँचिएको रेखा र भूकम्प जस्ता गतिशील भारहरूको लागि, गतिशील कार्य सामान्यतया स्थिर विश्लेषणको आधारमा क्रमशः हावा कम्पन गुणांक, भाँचिएको रेखा प्रभाव गुणांक र भूकम्प बल प्रतिक्रिया गुणांकलाई गुणन गरेर विचार गरिन्छ।
