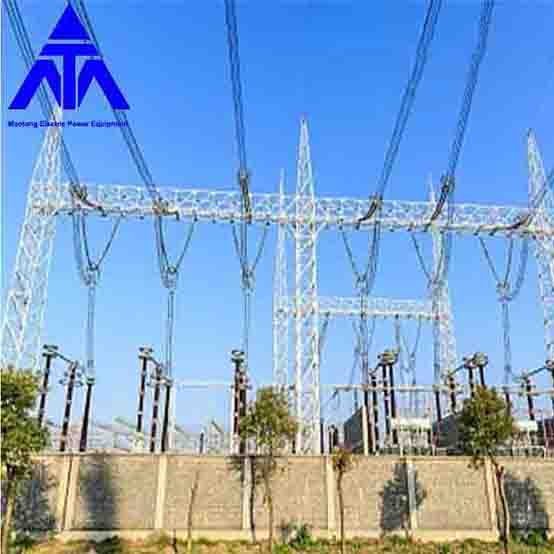

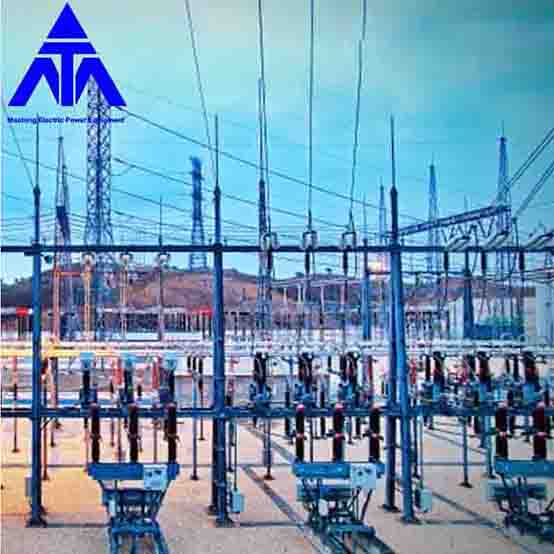

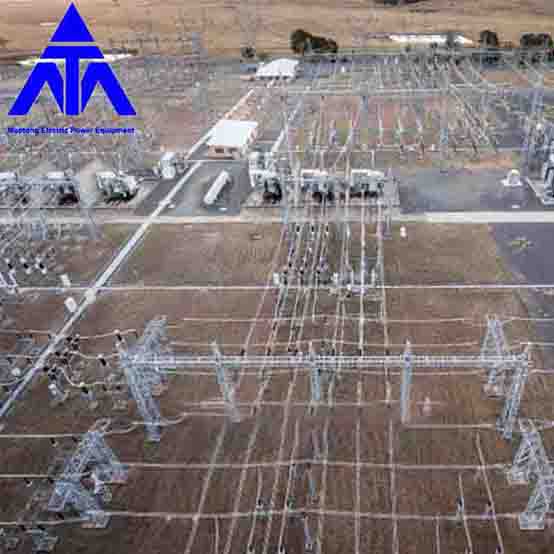

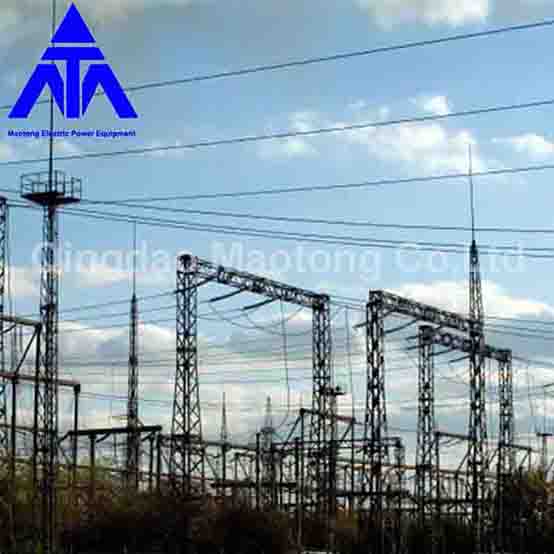

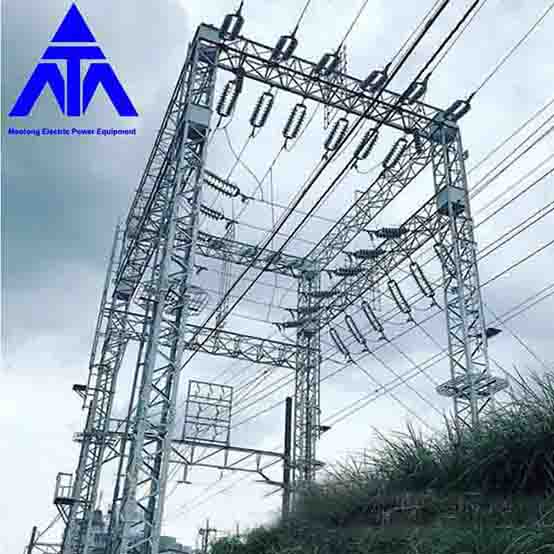

इलेक्ट्रिकल सबस्टेशनको लागि जस्ती 400KV स्टिल संरचना

माओ टोङ इलेक्ट्रिकल सबस्टेशन निर्माता, आपूर्तिकर्ता र निर्यातकहरूको लागि एक अग्रणी चीन जस्ती 400KV स्टिल संरचना हो। छिङदाओ माओटोङ

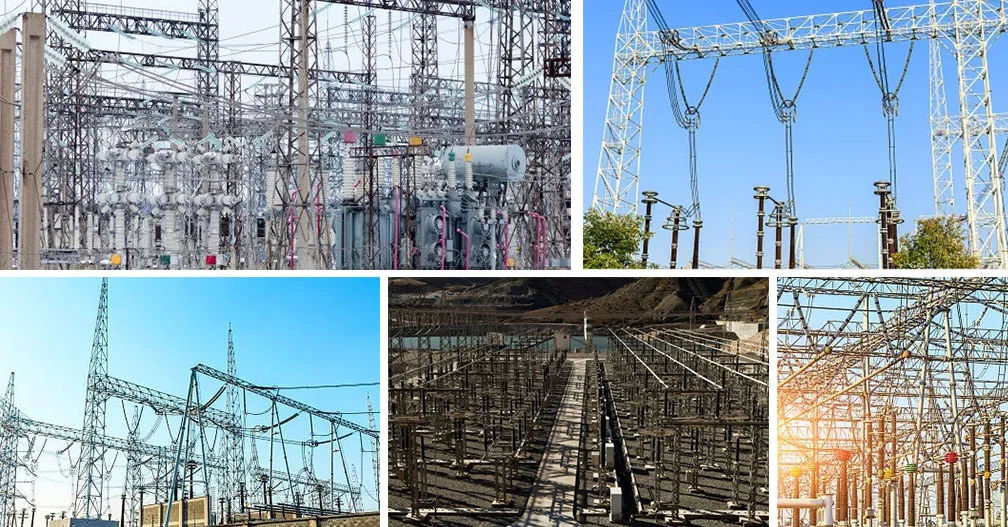

सबस्टेसन आर्किटेक्चर सबस्टेशन हो

सबस्टेशन र अन्य बाहिरी तार, सामान्य नाम को मुख्य समर्थन संरचना को उपकरण। यो भोल्टेज स्तर, स्केल, उपकरण लेआउट, निर्माण र सञ्चालन अवस्था र स्थानीय मौसम अवस्था अनुसार निर्धारण गरिन्छ। बिजुलीको प्रकृति अनुसार विभिन्न भोल्टेज लेभलका लागि तार, जमिनमा तार र संरचनामा तारहरू बीच निश्चित दूरी आवश्यक हुन्छ। तसर्थ, सबस्टेशन संरचना उच्च स्तम्भहरू र साना खण्डहरू द्वारा विशेषता हो, ठूलो लचिलोपनको संरचनासँग सम्बन्धित। प्राविधिक लेआउटको प्रकार वर्गीकरणको सन्दर्भमा, त्यहाँ मध्यम लेआउट, आधा उचाइ लेआउट र उच्च लेआउट छन्। अर्ध-उच्च लेआउट र उच्च लेआउट मुख्यतया उच्च भोल्टेज स्तर संग सबस्टेशन मा प्रयोग गरिन्छ।

हाल, विद्युतीकृत रेलवे कर्षण सबस्टेशन मध्यम आकारको लेआउट हो। यसको उद्देश्य वर्गीकरणको सन्दर्भमा, संरचनालाई तार फ्रेम, बस फ्रेम, केन्द्रीय ढोका फ्रेम, कुना फ्रेम, ट्रान्सफर्मर संयोजन फ्रेम, एकल रड उपकरण कोष्ठक, आदिमा विभाजन गरिएको छ। वास्तुकलाको उपस्थिति वर्गीकरणको सन्दर्भमा, सामान्यतया प्रयोग हुने रूपहरू। आर्किटेक्चरको एएच टाइप इन/आउट आर्किटेक्चर, लाइटनिङ रड सपोर्ट भएको एपी टाइप इन/आउट आर्किटेक्चर, एपी टाइप आर्किटेक्चर, ए? वास्तुकला टाइप गर्नुहोस्, P-प्रकार वास्तुकला, कुना वास्तुकला, ठूलो आकार वास्तुकला, वास्तुकला भित्र र बाहिर पुल लाइन संग। वास्तुकलामा तनावको सन्दर्भमा, त्यहाँ तीन प्रकारका वास्तुकलाहरू छन्: मध्यवर्ती वास्तुकला, टर्मिनल वास्तुकला र ड्र-वायर वास्तुकला।

वास्तुकलाको लेआउट फारम र आकार सबस्टेशनको भोल्टेज स्तर, तार र उपकरण लेआउट द्वारा निर्धारण गरिन्छ। वास्तुकलामा प्रयोग हुने सामग्री वास्तुकला आफैंले बोक्ने भारसँग सम्बन्धित छ। सबस्टेशनको भोल्टेज स्तर उच्च छ, वास्तुकला आफैंले बोक्ने भार ठूलो छ, र भोल्टेज स्तर कम छ, र वास्तुकला आफैंले वहन गर्ने भार सानो छ। विभिन्न सामाग्री को वास्तुकला यसको संगत लाभ र बेफाइदा र आवेदन को दायरा छ।

सबस्टेसनको लागि बिजुली संरक्षण उपकरण

सबस्टेशनमा बिजुली सुरक्षा उपकरणहरू, मुख्यतया लाइटनिङ रड र अरेस्टरहरू पनि सुसज्जित छन्। बिजुलीको डण्डीहरू सबस्टेशनलाई प्रत्यक्ष बिजुलीले प्रहार गर्नबाट रोक्नको लागि डिजाइन गरिएको हो जसले बिजुली आफैमा डिस्चार्ज गर्नेछ र बिजुलीको प्रवाहलाई जमिनमा ल्याउनेछ। जब गर्जन सबस्टेशन नजिकको लाइनमा खस्छ, गर्जन लहर तारको साथ सबस्टेशनमा प्रवेश गर्दछ र ओभरभोल्टेज उत्पादन गर्दछ। थप रूपमा, सर्किट ब्रेकर सञ्चालनले ओभरभोल्टेज पनि निम्त्याउन सक्छ। बन्दकर्ताको कार्य भनेको ओभरभोल्टेज निश्चित सीमा नाघ्दा भोल्टेज कम गर्नको लागि स्वचालित रूपमा जमिनमा डिस्चार्ज गर्नु हो। डिस्चार्ज पछि, उपकरणले स्वचालित रूपमा प्रणालीको सामान्य सञ्चालन सुनिश्चित गर्न चाप निभाउँछ। हाल, सबैभन्दा बढी प्रयोग जिंक अक्साइड बन्दकर्ता हो।
