पावर लाइन टावर कोण इस्पात ट्यूबलर जाली टावर

उच्च गुणस्तरको पावर लाइन टावर कोण स्टिल ट्युबुलर जाली टावर चीन निर्माता माओ टोङ द्वारा प्रस्ताव गरिएको छ। Qingdao Maotong® इलेक्ट्रिक पावर उपकरण कं, लिमिटेड कम्पनीको मुख्य व्यापार क्षेत्र: सौर्य समर्थन, फोटोभोल्टिक उत्पादनहरू, सबस्टेशनहरू र जलविद्युत स्टेशनहरू, प्रसारण लाइनहरू टावर, स्टिल टावर र स्टिल पाइप पोल, फलामका सामानहरू (एङ्कर बोल्टहरू, आधारभूत स्टिल), सञ्चार टावर, रेलवे लाइन उपकरण र अन्य विद्युत संरचनाहरू।

बौद्धिक सबस्टेशन

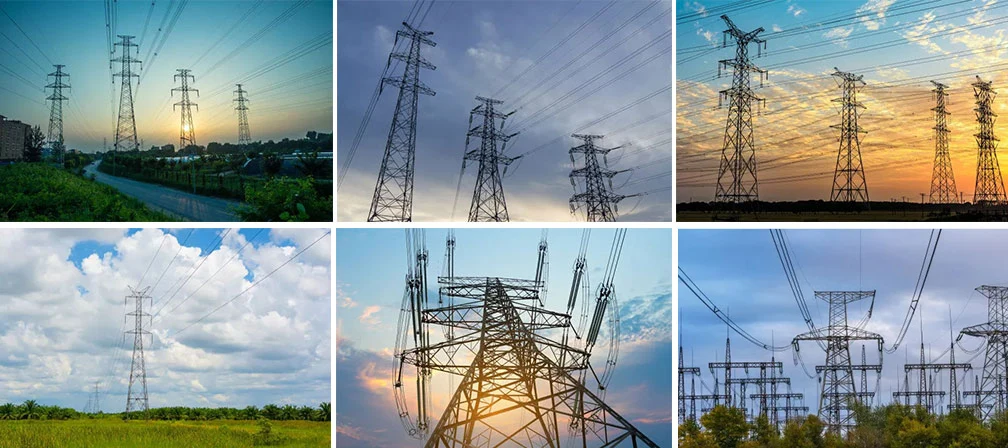

पावर टावर, जसलाई प्रसारण लाइन टावर पनि भनिन्छ, यसको आकार अनुसार सामान्यतया विभाजित हुन्छ: गिलास प्रकार, बिरालोको टाउको प्रकार, प्रकारमा, ड्राई प्रकार र बाल्टी प्रकार पाँच, बिन्दुहरूको प्रयोग अनुसार निम्न हुन्: टेन्सन टावर, रेखीय टावर, कर्नर टावर, ट्रान्सपोजिसन टावर (तार फेज स्थिति टावर परिवर्तन), टर्मिनल टावर र स्प्यान टावरहरू सबै प्रकारका स्पेस स्ट्रक्चरहरू हुन्। ट्रस संरचना, रड मुख्यतया एकल बराबर कोण स्टील वा संयोजन कोण स्टील मिलेर बनेको छ, सामग्री सामान्यतया Q235 (A3F) र Q345 (16Mn) हो, र रडहरू बीचको जडान मोटे बोल्टले बनेको हुन्छ। बोल्ट शियर जडानद्वारा, पूरै टावर एङ्गल स्टिलबाट बनेको हुन्छ, स्टिल प्लेट र बोल्टहरू जडान गर्ने, टावर फुट जस्ता व्यक्तिगत भागहरू धेरै स्टिल प्लेटद्वारा एक कम्पोनेन्टमा वेल्ड गरिएको हुन्छ, त्यसैले हट डिप ग्याल्भेनाइजिङ, यातायात र निर्माण निर्माण अत्यन्त सुविधाजनक छ। ६० मिटरभन्दा कम उचाइ भएको टावरको लागि, निर्माण कर्मचारीहरूलाई टावर चढ्नको लागि टावरको मुख्य सामग्रीहरू मध्ये एउटामा खुट्टाको कीलहरू राखिएको छ।

टावर संरचना:

सम्पूर्ण टावर मुख्यतया तीन भागहरू मिलेर बनेको छ: टावरको टाउको, टावरको शरीर र टावरको खुट्टा। यदि यो केबल हो भने, टावरले केबल भाग पनि बढाउँछ। टावर हेडबाट टावरको टावरको माथिको भागबाट टावरको टावरको क्रस खण्डमा नाटकीय रूपमा परिवर्तन हुन्छ (भाँचिएको रेखा), यदि खण्डमा कुनै द्रुत परिवर्तन नभएको खण्डमा टावर हेडको माथिल्लो स्ट्रिङको तल्लो क्रस हात। टावरको खुट्टाको जग माथिको तोरणको खण्डलाई तोरण भनिन्छ। तोरण र तोरण बीचको भागलाई तोरण भनिन्छ।

प्राविधिक मापदण्डहरू:

1, भोल्टेज: 10kv-220kv (अनुकूलित भोल्टेज)
2. मोडेलहरू: रैखिक टावर, कुना टावर, टर्मिनल टावर, शाखा टावर; एकल र डबल लूप; यसलाई केबल कोष्ठक, बन्दी कोष्ठक र इन्सुलेटर बोर्ड कोष्ठक संग जोड्न सकिन्छ।
3, आधारभूत हावाको चाप: w0 = 0.35-0.95KN /m2
4, भूकम्पीय सुदृढीकरण तीव्रता: 8 डिग्री र 8 डिग्री भन्दा कम क्षेत्र
5, फाउन्डेशन असर क्षमता: 100 र 200 KN/m2 माथि
6, बरफ मोटाई: ≤10mm
7, लम्बवत: ≤1/1000
8. उपचार: तातो डुबकी galvanizing
9. कार्यान्वयन मानक: राष्ट्रिय मानक
