पावर प्रणालीको भोल्टेज स्तरहरूमा 220/380V (0.4 kV), 3 kV, 6 kV, 10 kV, 20 kV, 35 kV, 66 kV, 110 kV, 220 kV, 330 kV र 500 kV समावेश छन्। मोटर उत्पादन प्रविधिको सुधारसँगै ब्याचमा १० केभी मोटर उत्पादन भएकाले ३ केभी र ६ केभीका मोटर कम प्रयोग भएका छन् भने २० केभी र ६६ केभीका मोटर पनि विरलै प्रयोग भएका छन् । विद्युत आपूर्ति प्रणाली मुख्यतया १० केभी र ३५ केभीको छ । बिजुलीको प्रसारण र वितरण प्रणाली मुख्यतया ११० केभी भन्दा माथि छ। पावर प्लान्टमा ६ केभी र १० केभी गरी दुई प्रकारका जेनेरेटर छन् । अहिले १० केभी मुख्य जेनेरेटर हो । प्रयोगकर्ताहरू सबै 220/380V (0.4 kV) कम भोल्टेज प्रणाली हुन्।

अर्बन पावर नेटवर्क नियमावलीको डिजाइन नियम अनुसार प्रसारण नेटवर्क ५०० केभी, ३३० केभी, २२० केभी र ११० केभी, उच्च भोल्टेज वितरण नेटवर्क ११० केभी र ६६ केभी, मध्यम भोल्टेज वितरण नेटवर्क २० केभी, १० केभी। र 6 kV, र कम भोल्टेज वितरण नेटवर्क 0.4 kV (220 V/380 V) छ।

पावर प्लान्टले ६ केभी वा १० केभी पावर पठाउँछ। यसको आफ्नै प्रयोग (सहायक शक्ति) को अतिरिक्त, पावर प्लान्टले पावर प्लान्ट नजिकका प्रयोगकर्ताहरूलाई 10 केभी भोल्टेज पनि पठाउन सक्छ। 10 kV को बिजुली आपूर्ति दायरा 10 Km छ, 35 kV 20 ~ 50 Km छ, 66 kV 30 ~ 100 Km छ, 110 kV 50 ~ 150 Km छ, 220 kV 100 ~ 300 Km छ, 330 kV 200 ~ 6 Km छ , 500 kV 150 ~ 850 Km छ।

विद्युत प्रणालीको विभिन्न भोल्टेज स्तरहरू पावर ट्रान्सफर्मरहरू मार्फत रूपान्तरण गरिन्छ। भोल्टेज स्टेप-अप ट्रान्सफर्मरहरूमा बढ्छ (सबस्टेशनहरू स्टेप-अप स्टेशनहरू हुन्) र स्टेप-डाउन ट्रान्सफर्मरहरूमा घट्छ (सबस्टेशनहरू स्टेप-डाउन स्टेशनहरू हुन्)। एउटा भोल्टेजलाई अर्को भोल्टेजमा परिवर्तन गर्दा दुईवटा कुण्डल (विन्डिङहरू) भएको दुई-कोइल ट्रान्सफर्मर चयन गरिन्छ, र अर्को भोल्टेजलाई दुई भोल्टेजमा परिवर्तन गर्दा तीनवटा कुण्डलहरू (विन्डिङहरू) भएको तीन-कोइल ट्रान्सफर्मर चयन गरिन्छ।

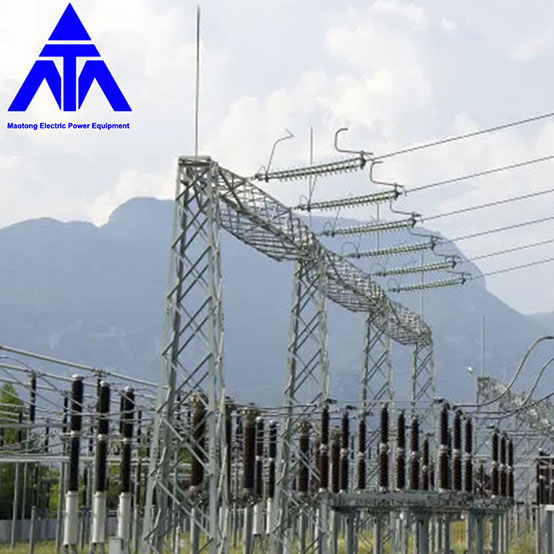

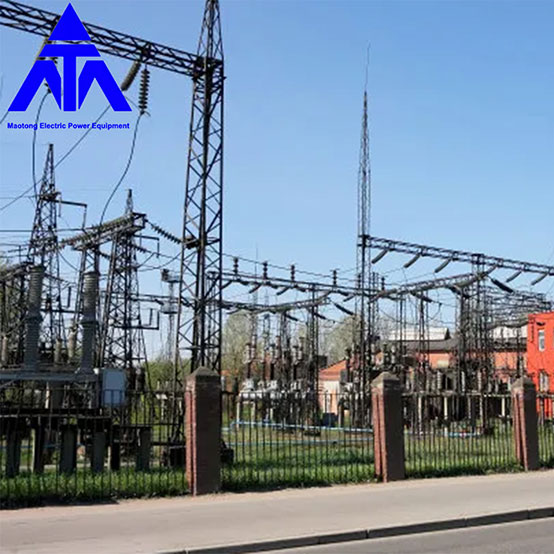

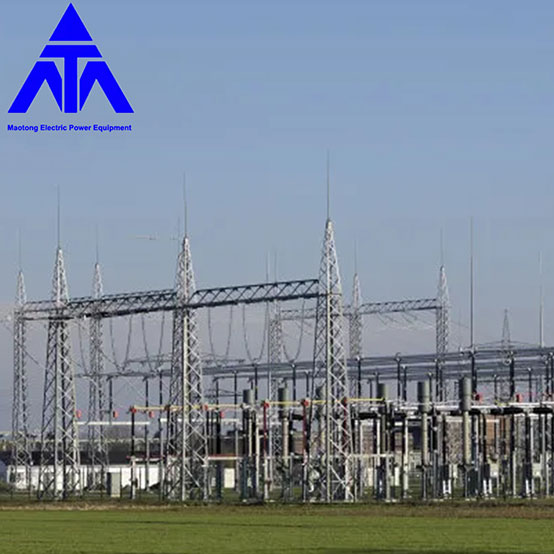

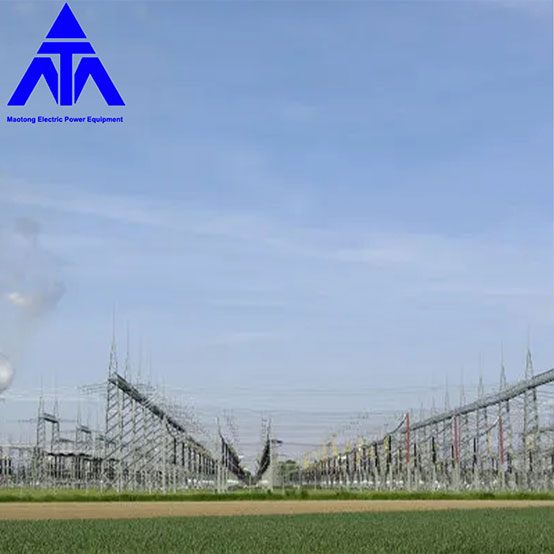

भोल्टेज बढाउने र घटाउनका साथै सबस्टेसनलाई हब स्टेसन, क्षेत्रीय स्टेशन र टर्मिनल स्टेसनमा पनि यसको आकार अनुसार विभाजन गरिएको छ। हब स्टेशनको भोल्टेज स्तर सामान्यतया तीन (तीन कोइल ट्रान्सफर्मर), 550kV/220kV/110kV हुन्छ। क्षेत्रीय स्टेशनहरूमा पनि सामान्यतया तीन भोल्टेज स्तरहरू (थ्री-कोइल ट्रान्सफर्मर), 220 kV/110 kV/35 kV वा 110 kV/35 kV/10 kV हुन्छन्। टर्मिनल स्टेशनहरू सामान्यतया प्रयोगकर्ताहरूसँग सीधै जोडिएका हुन्छन्, र तिनीहरूमध्ये धेरैजसो 110kV/10kV वा 35kV/10kV को दुई भोल्टेज स्तरहरू (ट्रान्सफर्मरको दुई कुण्डलहरू) हुन्छन्। प्रयोगकर्ताको आफ्नै सबस्टेसनमा सामान्यतया दुई भोल्टेज स्तरहरू हुन्छन् (डबल कोइल ट्रान्सफर्मर): 110 kV/10kV, 35 kV/0.4kV, र 10kV/0.4kV, जसमध्ये 10kV/0.4kV सबैभन्दा बढी हो।
