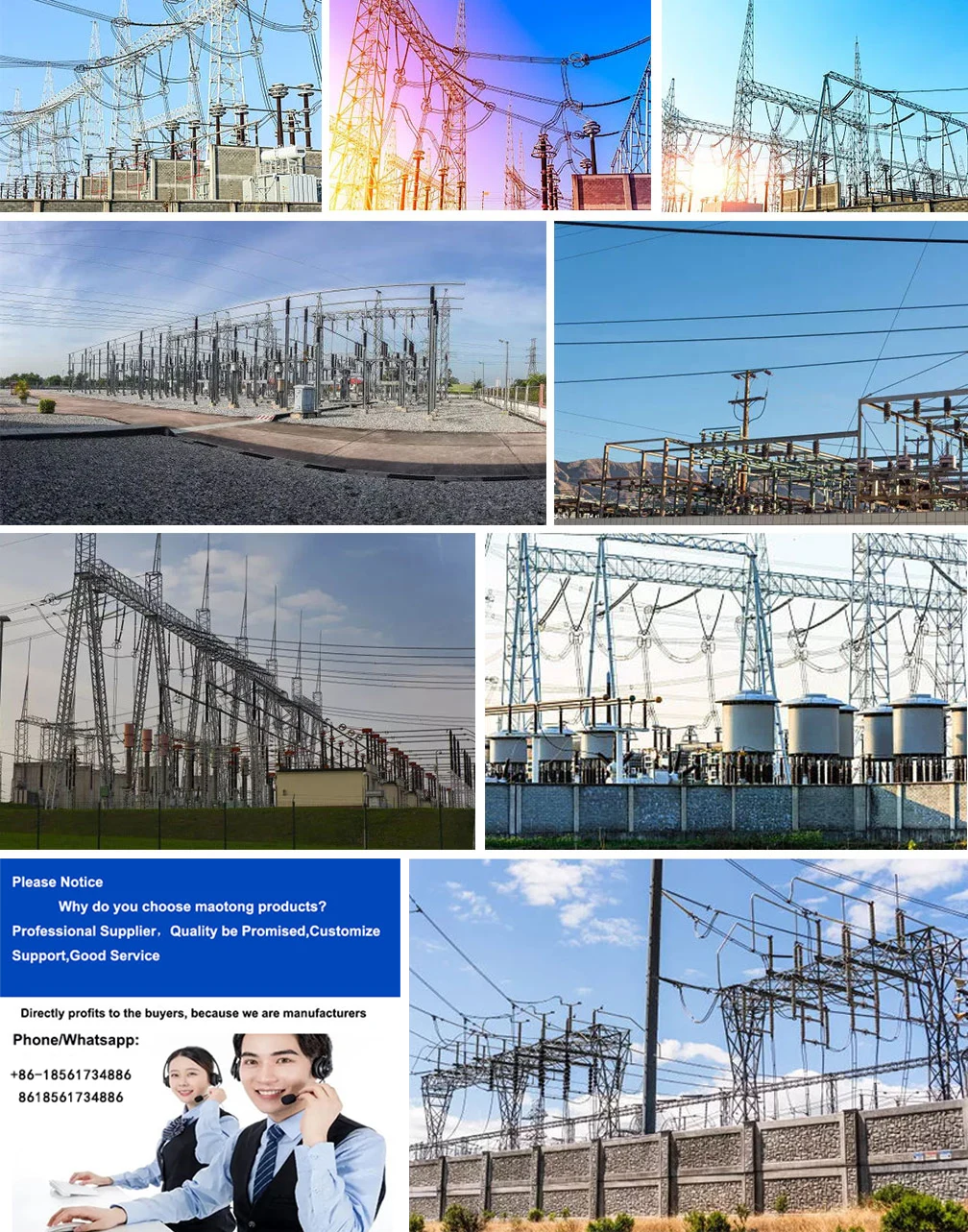

ट्रान्सफर्मर इलेक्ट्रिक ट्रान्समिशन सबस्टेशन संरचना 220kv

उच्च गुणस्तरको ट्रान्सफर्मर इलेक्ट्रिक ट्रान्समिशन सबस्टेशन संरचना 220kv चीन निर्माता माओ टोङ द्वारा प्रस्ताव गरिएको छ। ट्रान्सफर्मर इलेक्ट्रिक ट्रान्समिशन सबस्टेशन संरचना 220kv किन्नुहोस् जुन सीधा कम मूल्यमा उच्च गुणस्तरको छ। Maotong® व्यावसायिक प्रसारण बिजुली सबस्टेशन ,सबस्टेशनहरूको वर्गीकरण र विशेषताहरू संक्षिप्त रूपमा वर्णन गरिएको छ। जब यो पावर ग्रिडको कुरा आउँछ, तपाईं सबस्टेशनहरू बिना गर्न सक्नुहुन्न। सबस्टेशन भनेको भोल्टेजहरू परिवर्तन गर्न, पावर आदानप्रदान गर्न, र बिजुली ऊर्जा सङ्कलन र वितरण गर्न पावर नेटवर्कमा लाइनहरूको जंक्शनमा रहेको सुविधा हो।


यदि सबस्टेसनको लेआउट अनुसार विभाजन गरियो भने, सबस्टेशनलाई सामान्यतया बाहिरी सबस्टेसन, इनडोर सबस्टेसन र भूमिगत सबस्टेसनमा विभाजन गर्न सकिन्छ। इनडोर सबस्टेसनहरूलाई मुख्य ट्रान्सफर्मर र मुख्य उच्च भोल्टेज विद्युतीय उपकरणहरूको लेआउट अनुसार सबै-इनडोर सबस्टेशनहरू र आधा-इनडोर सबस्टेशनहरूमा विभाजन गरिएको छ। बाहिरी सबस्टेसन, मुख्य ट्रान्सफर्मर र मुख्य उच्च भोल्टेज विद्युतीय उपकरणहरू बाहिर व्यवस्थित छन्।

यो व्यवस्थाले ठूलो क्षेत्र ओगटेको छ, र विद्युतीय उपकरणहरू र भवनहरूले विभिन्न प्रकारका दूरीहरूको आवश्यकताहरू पूर्ण रूपमा पूरा गर्न सक्छन्, जस्तै विद्युतीय सुरक्षा दूरी, आगो दूरी, इत्यादि, जुन सञ्चालन, मर्मत र ओभरहालको लागि सुविधाजनक छ। यो उपनगरीय वा ग्रामीण क्षेत्रमा निर्माणको लागि उपयुक्त छ।

सम्पूर्ण इनडोर सबस्टेसन, मुख्य ट्रान्सफर्मर र सबै उच्च र कम भोल्टेज विद्युतीय उपकरणहरू इनडोरमा व्यवस्थित छन्। यस प्रकारको सबस्टेशनले कुल भुइँ क्षेत्र घटाउँछ, तर भवनको भित्री लेआउटको लागि उच्च आवश्यकताहरू छन्। यसमा कम्प्याक्ट, ठूलो उचाइ भिन्नता र विभिन्न तलाको उचाइको विशेषताहरू छन्, जुन वरपरको परिदृश्यको आवश्यकताहरू पूरा गर्न सजिलो छ। सहरी सघन आबादी भएका क्षेत्रहरू, वा तटीय क्षेत्रहरूमा अवस्थित, नुन तालहरू, रासायनिक बिरुवाहरू र उच्च स्तरको वायु प्रदूषण भएका अन्य क्षेत्रहरूका लागि उपयुक्त।

आधा इनडोर सबस्टेसनहरू, मुख्य ट्रान्सफर्मर वा मुख्य उच्च भोल्टेज बिजुली उपकरण लेआउट आउटडोरमा, इनडोर स्टेशनहरू क्षेत्र बचत गर्न, वरपरको सुन्दर सद्भाव, उपकरण सञ्चालन अवस्था र बाहिरी प्रकारको ट्रान्सफर्मर सबस्टेसन, तुलनात्मक रूपमा कम लागतको फाइदाहरू। अर्थतन्त्र तुलनात्मक रूपमा विकसित साना सहरहरूका साथै क्षेत्रीय निर्माणको आर्थिक र प्राविधिक सूचकाङ्कको समन्वय र वातावरणलाई पूर्ण रूपमा ध्यान दिन आवश्यक छ।



भूमिगत सबस्टेशनहरू पूर्ण रूपमा भूमिगत सबस्टेशनहरू र अर्ध-भूमिगत सबस्टेशनहरूमा विभाजित छन्। सम्पूर्ण भूमिगत सबस्टेसनको मुख्य भवन भूमिगत बनाइएको छ, र मुख्य ट्रान्सफर्मर र अन्य मुख्य विद्युतीय उपकरणहरू भूमिगत भवनमा जडान गरिएको छ।

सबस्टेशन भेन्ट्स र उपकरणहरू, कर्मचारी प्रवेश र बाहिर निस्कने जस्ता भवनहरूको सानो संख्या मात्र जमिनमा बनाइएको छ, साथै चिसो उपकरण र ठूला मुख्य ट्रान्सफर्मरको मुख्य नियन्त्रण कोठा जुन जमिनमा व्यवस्थित गर्न सकिन्छ। अर्ध-भूमिगत सबस्टेशनहरू मुख्यतया भूमिगत भवनहरू हुन्, र मुख्य ट्रान्सफर्मरहरू वा अन्य मुख्य विद्युतीय उपकरणहरू आंशिक रूपमा भूमिगत भवनहरूमा स्थापित हुन्छन्। अण्डरग्राउन्ड सबस्टेसन सघन बनाइएको र घना जनसंख्या भएको क्षेत्रमा निर्माण गर्न उपयुक्त छ।

विद्युत प्रणालीमा सबस्टेसनको अवस्था र कार्यका आधारमा सबस्टेसनलाई सामान्यतया हब सबस्टेसन, क्षेत्रीय महत्वपूर्ण सबस्टेसन र सामान्य सबस्टेसनमा विभाजन गर्न सकिन्छ।

हब सबस्टेसन पावर प्रणालीको पिभोट बिन्दुमा अवस्थित छ। हाई भोल्टेज साइडको भोल्टेज सामान्यतया 500 (750) kV हुन्छ, र मध्यम र कम भोल्टेज साइडको भोल्टेज सामान्यतया 220kV (330kV) र 35kV हुन्छ। हब सबस्टेसनको हाई-भोल्टेज साइड क्षेत्रीय पावर ग्रिडसँग जोडिएको छ र धेरै ठूला पावर स्रोतहरूसँग जोडिएको छ, र उच्च-भोल्टेज पक्षमा ठूलो मात्रामा पावर ट्रान्समिशन छ।

सबस्टेसनमा धेरै ठूला क्षमता भएका पावर स्टेप-डाउन ट्रान्सफर्मरहरू छन्, जसले क्षेत्रीय ग्रिडबाट पावर डाउनलोड गर्छ र यस क्षेत्रका महत्त्वपूर्ण सबस्टेशनहरूमा बिजुली आपूर्ति गर्दछ। यस प्रकारको सबस्टेसनको लोड साइड प्रायः क्षेत्रीय पावर ग्रिडको मुख्य पावर पोइन्ट हो। पूरै स्टेशनको पावर विफलता पछि प्रणालीलाई स्थिर क्षति, पावर ग्रिडको पतन, पावर विफलताको ठूलो क्षेत्रमा परिणामस्वरूप।

क्षेत्रीय महत्त्वपूर्ण सबस्टेशनहरू क्षेत्रीय नेटवर्कको पिभोट बिन्दुमा अवस्थित छन्। हाई भोल्टेज साइडको भोल्टेज सामान्यतया 220 (330) kV हुन्छ, र मध्यम र कम भोल्टेज साइडको भोल्टेज सामान्यतया 110kV र 35kV वा 10kV हुन्छ। यस प्रकारको सबस्टेसनले मुख्यतया क्षेत्रीय पावर ग्रिडबाट बिजुली डाउनलोड गर्छ र क्षेत्रीय वितरण नेटवर्क वा सिधै प्रयोगकर्ताहरूलाई बिजुली आपूर्ति गर्दछ। पूरै स्टेशनको बिजुली विफलता पछि, यसले क्षेत्रीय पावर ग्रिडको पतन हुन सक्छ र सम्पूर्ण क्षेत्रको विद्युत आपूर्तिलाई असर गर्न सक्छ।

विभिन्न क्षेत्रहरूमा विभिन्न पावर ग्रिड संरचनाहरूको कारणले गर्दा यस प्रकारको सबस्टेशनमा मुख्य विद्युतीय तारहरूको लागि फरक आवश्यकताहरू छन्। उदाहरणका लागि, जब क्षेत्रीय पावर ग्रिड संरचना बलियो हुन्छ र N-1 (वा N-2) कन्फिगरेसन पूरा हुन्छ, सबस्टेशनको विद्युतीय मुख्य तारहरूको विश्वसनीयताको लागि आवश्यकता अपेक्षाकृत कम हुन्छ।

एक सामान्य सबस्टेसन जिल्ला नेटवर्कको अन्त्यमा अवस्थित छ, जसलाई टर्मिनल सबस्टेशन पनि भनिन्छ। उच्च भोल्टेज साइड भोल्टेज प्रायः 110kV, तर 220kV पनि हुन्छ, र मध्य र कम भोल्टेज साइड भोल्टेज सामान्यतया 35kV र 10kV हुन्छ। त्यहाँ उच्च भोल्टेज साइड 110kV वा 220kV सीधै 35kV वा 10kV सम्म छन्। स्टेप-डाउन बिजुली आपूर्ति नजिकैका ग्राहकहरू वा व्यवसायहरूद्वारा प्रयोग गरिन्छ। सम्पूर्ण स्टेशनको पावर विफलता पछि, केवल नजिकका प्रयोगकर्ताहरू र उद्यमहरू प्रभावित हुन्छन्, र प्रभावको दायरा सानो छ।
